EIR2-EXTEND - Industrieller Ethernet Extender (10/100BASE-TX) auf 2200m

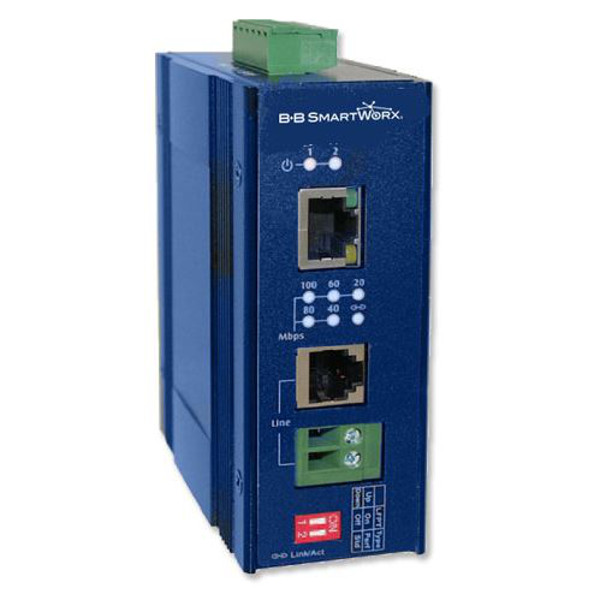

EIR2-EXTEND industrieller Ethernet Extender von B+B SmartWorx auf bis zu 2200m.
EIR2-EXTEND industrieller Ethernet Extender von B+B SmartWorx auf bis zu 2200m.
Diagramm zur Anwendung des EIR2-EXTEND industriellen Ethernet Extenders von B+B SmartWorx.
Der EIR2-EXTEND von B+B SmartWorx ist ein neuer industrieller Ethernet Extender über Twisted-Pair Kupfer CATx Leitungen auf Entfernungen bis zu 2200m (7218ft.). Sein RJ-45 Ethernet Port ist 10/100BASE-TX konform und unterstützt bis zu 100 Mbps (auf 400m). Bei einer Distanz von 2200m schafft er bis zu 2Mbps.
End of Life » Zu den Nachfolgeprodukten
Preis zusenden oder Anfrage senden

zum Merkzettel hinzufügen

Datenblatt zusenden

EIR2-EXTEND – Ethernet Kupfer Extender auf bis zu 2200m

Der neue EIR2-EXTEND von B+B SmartWorx verlängert Ihre Ethernet Verbindungen über Twisted-Pair Kupferleitungen auf Distanzen bis zu 2200m (7218ft.) in verschiedenen Geschwindigkeiten von 2Mbps bis 100Mbps. Er unterstützt die 10BASE-T und 100BASE-TX UTP Kabel (2-/4-paarig) und die IEEE802.3 und IEEE 802.3u Standards. Um eine richtige Verlängerungsdistanz zu schaffen werden 2 EIR2-EXTEND Geräte benötigt (einer an jedem Ende). Er ist einfach zu installieren und erkennt von alleine ob er als Sende- oder als Empfänger-Einheit verwendet wird.

Bestens für industrielle Umgebungen geeignet

Der EIR2-EXTEND ist ein robustes Gerät in einem Aluminium Gehäuse (IP30) und somit bestens für raue, industrielle Umgebungen geeignet. Er ist somit resistent gegen Vibrationen und Erschütterungen, Elektrische Schwankungen und hohe bzw. niedrige Temperaturen von -40°C bis 75°C bei Luftfeuchtigkeitswerten von 5% bis 95% (nicht kondensierend).

Diagramm

eir2-extend-bb-smartworx-ethernet-extender-2200m-diagramm

Details zum EIR2-EXTEND industriellen Ethernet Extender

Technologie

  • IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX und IEEE802-3x
  • Protokolle von höheren Layern
  • Halb-Duplex und Full-Duplex
  • 14880pps (10Mbps) und 148810pps (100Mbps) Filterraten

Schnittstellen

  • RJ-45 Ethernet Port
    • 10/100Mbps Geschwindigkeit
    • 100m Distanz
    • 2-paariges 10BASE-T UTP Kabel (CAT 3, 4, 5)
    • 4-paariges 100BASE-TX UTP Kabel (CAT 5)
  • RJ-11 und Terminal Block Extender Anschluss
    • Bis zu 100Mbps
    • 2200m Distanz
    • 24AWG Telefon-Kabel (0.5mm, 1-paarig) oder größer
  • DIP-Schalter
    • DIP 1: LDR ON/OFF
    • DIP 2: Perf./Std. Modus
  • LED Anzeigen
    • Power (1, 2)
    • Auf 10/100TX Port: Link Aktivität, Full-Duplex
    • Übertragungsgeschwindigkeiten: 100/80/60/40/20 Mbps und <20Mbps

Stromversorgung

  • 12-48VDC (Terminal Block) Eingangsspannung
  • Maximal 4,56W Stromverbrauch
  • Überspannungsschutz

Physikalische Merkmale

  • Aluminium Gehäuse (IP30)
  • 42mm x 90mm x 100mm (BxTxH)
  • 0.41kg Gewicht
  • DIN-Rail Montage

Umgebungseigenschaften

  • -40°C bis 75°C (-40°F bis 167°F) Betriebstemperatur
  • -40°C bis 85°C (-40°F bis 185°F) Lagertemperatur
  • 5% bis 95% Luftfeuchtigkeit
