GEF-3GSDI-FO-141 3G-SDI Grafik-Extender über Glasfaser
Der GefenPRO 3GSDI Fiber Optic Extender verlängert 3G-SDI Signale bis 1080p über eine Glasfaserleitung. Er überträgt Single Link SMPTE-424M 3G-SDI, SMPTE-292M HD oder SMPTE-259M SDI Video Signale über weite Entfernungen sowohl über Single-Mode oder Multi-Mode Glasfaserkabel bis zu 20 km.
Im Gegensatz zum Gefen Classic EXT-3GSDI-FO-141 verfügt der GEF-3GSDI-FO-141 zusätzlich über eine Clock Recovery Funktion am Ausgang.
Technische Spezifikationen
- Unterstützte Signalformate: SMPTE-424M 3G-SDI, SMPTE-292M HD-SDI, SMPTE-259M SDI
- Eingang-Impedanz: 75 Ohm
- Datenrate: bis zu 3 Gbps
- Signal Level: 800mVp-p +/- 50mV
- Glasfaser-Typ: ST-Stecker (Multi Mode und Single Mode)
- Anzahl Glasfaserleitungen: 1

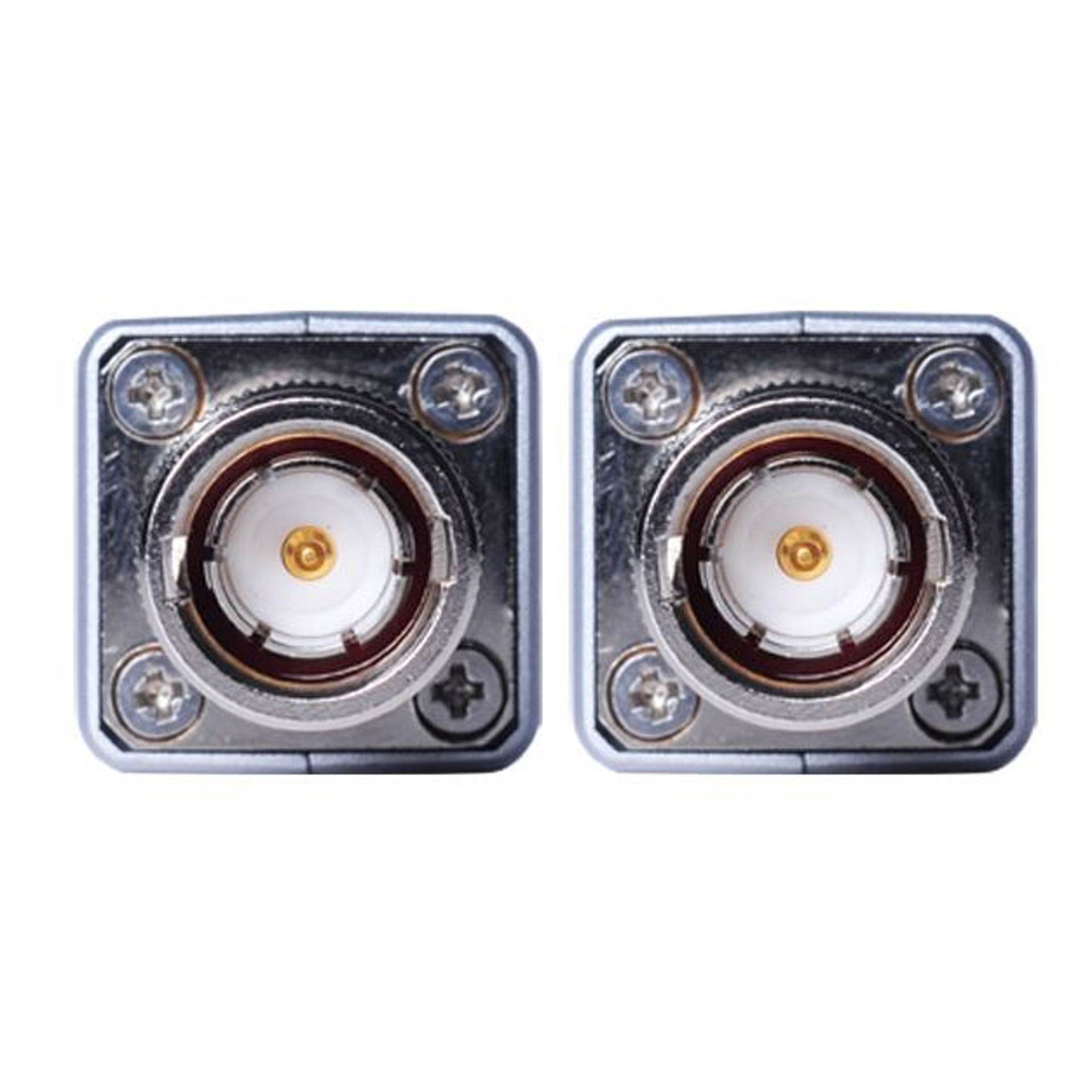

- Coax-Anschluss: BNC Buchse
- Distanz: bis zu 20km
- Laufzeitverzögerung (Sender): 1,5 ns
- Laufzeitverzögerung (Receiver): 40 ns
- Abmessungen: 1,9558 cm B x 1,9558 cm H x 5,0038 cm T
- Spannungsversorgung: 5V DC @ 0.5 A
- Power Budget: 16dB
- Arbeitstemperatur: -20° zu +80° C
- Versandgewicht: 0,6 kg
Diagramm
