Kritische Infrastruktur über netzwerkfähige Monitoringsysteme überwachen
HW group entwickelt Monitoringsysteme, bei welchen Sensoren aller Art ein wesentlicher Bestandteil der Lösung sind. Der Überwachungsprofi bietet eine breite Palette an kabelgebundenen Sensoren und kann mit Hilfe eines USB-Kalibrators und Konverters fast jeden anderen Sensor eines Drittanbieters in ein HW group Monitoring einbinden. Mit Daisy-Chaining können eine große Anzahl von Sensoren zudem in Reihe geschalten und somit Projekte jeder Größe umgesetzt werden.
Seit über 25 Jahre entwickelt HW group Sensor- und Detektorlösungen für die Umgebungsüberwachung von kritischer Infrastruktur und hat sich damit weltweit einen Namen gemacht. Der Hersteller selbst hebt folgende Lösungen und Funktionalitäten als besonders hervor:
- Die Sensoren werden an den RJ11- (1-Wire) oder RJ45-Anschluss (RS-485) angeschlossen und liefern einen kontinuierlichen Wert von Temperatur, Luftfeuchte u.v.m. Mit Hilfe des zentralen Monitoringsystems (SensDesk Online-Portal) können vordefinierte Wertebereiche überwacht und bei Grenzwertüber- oder -unterschreitungen eine E-Mail- oder SMS-Warnung gesendet werden.
- Mit Konvertern und Expandern können auch andere Bustypen oder Schnittstellen an die Standardüberwachungsgeräte von HW group angeschlossen werden. Die Konverter verwenden dafür einen kontinuierlichen Wert (0-10V / 4-20 mA) als Eingang.
- Mit Detektoren, die an einen DI-Eingang (grüner Anschluss) angeschlossen werden, liefern einen Wert von 0/1. Ein typisches Beispiel ist ein Rauchmelder mit einem Relaisausgang oder ein Türöffnungsmelder (Tür offen/geschlossen). Über das SensDesk Portal kann das Umschalten auf den Alarmwert überwacht und ein E-Mail- oder SMS-Alarm gesendet werden. Die HW group Geräte unterstützen dabei Relaisausgänge beliebiger Hersteller.
60m bei RJ11 (1-Wire) / 1000m bei RS-485
Bei den Sensoren gibt es zwei weit verbreitete Optionen, die sich deutlich unterscheiden: Mit RJ11 (1-Wire) kann eine maximale Entfernung von 60 Metern zwischen dem Sensor und dem Gerät erreicht werden. Der RS-485-Standard erlaubt maximale Entfernung von bis zu 1000 Metern. Somit werden RS-485-Geräte vor allem für Überwachungsprojekte im industriellen Maßstab angewendet, während die RJ11-Option mit vollständiger automatischer Erkennung besser für kleinere Projekte wie Rechenzentren oder Lagerräume geeignet ist.
Temperaturüberwachung von Kühlschränken bis Kryokonservierung
Temperatursensoren werden in vielen Nischen benötigt, in denen es notwendig ist, präzise Umgebungsbedingungen zu überwachen. So z.B. bei Kryolagerung für pharmazeutische Zwecke, Kühlschranktemperatur in Geschäften und Lagern und viele, viele weitere temperatursensible Prozesse. HW group bietet spezielle Temperatursensoren für alle Anwendungen, bei denen strenge Anforderungen an die überwachte Umgebung gestellt werden. Ein wahrer Kälteprofi ist dabei der auf RJ11 (1-Wire) basierte PT100 Frost Temperatursensor, der speziell für Situationen entwickelt wurde, in denen ein genauer Wert im Bereich von -200°C bis +160°C überwacht werden muss.
Temperatursensor mit Flachkabel für einfache Installation in Kühlgeräten
Der Temp-1Wire-Flat ist ein einzigartiger Temperatursensor, der für den einfachen Einsatz in Kühlschränken entwickelt wurde. Das spezielle Flachkabel kann von außen einfach über die Türöffnung in den Kühlschrank geführt werden, ohne Verschluss-, oder Kälteverluste zu verursachen, wobei das Kabel auf 1000 Zyklen des Öffnens und Schließens von Kühlschranktüren ausgelegt ist. D.h., das Gehäuse des Kühlschranks muss nicht angebohrt werden und die Installation ist einfach und schnell.
Kombinierte Sensoren für Außen-, Innentemperatur und Luftfeuchtigkeit

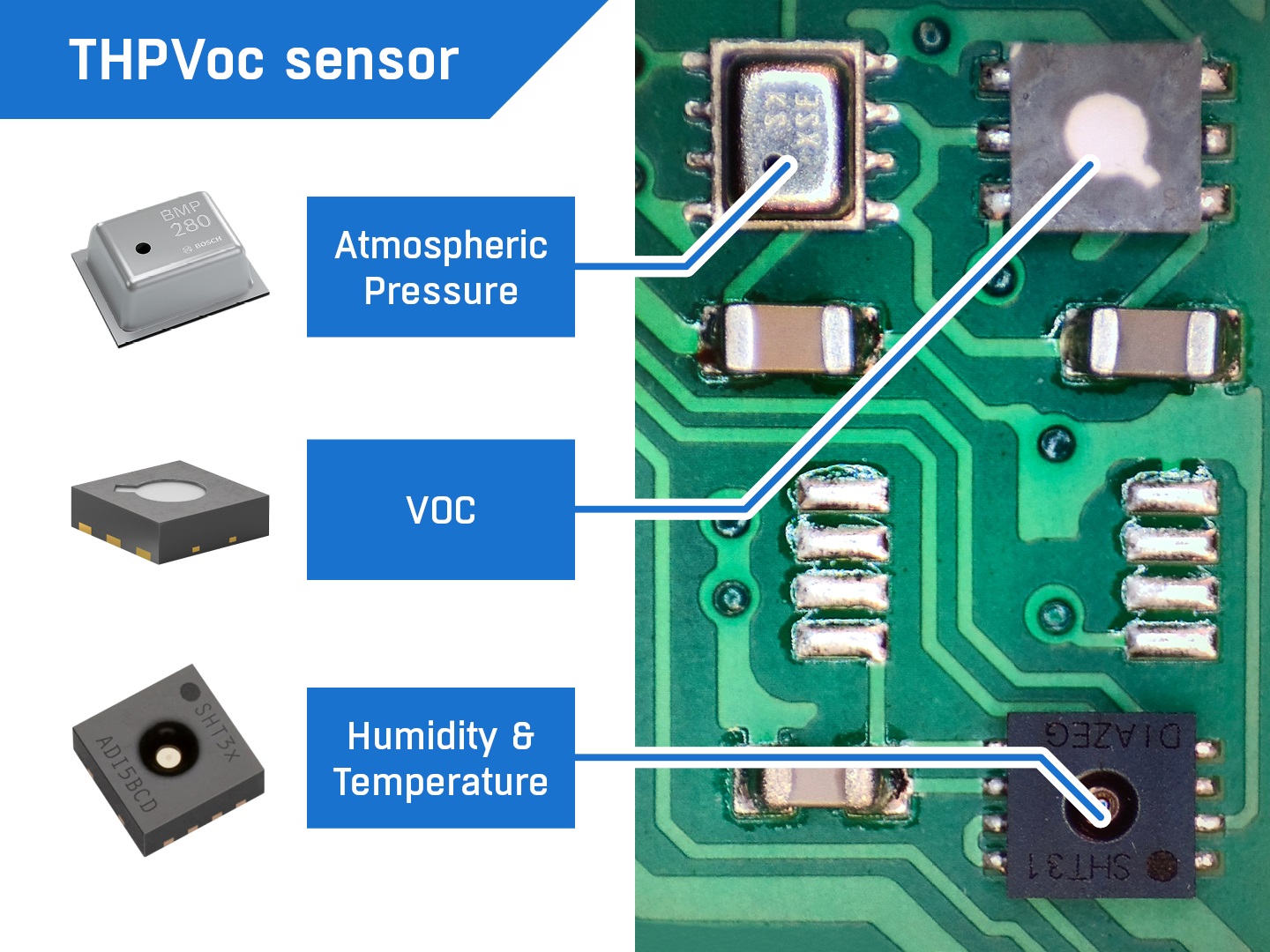

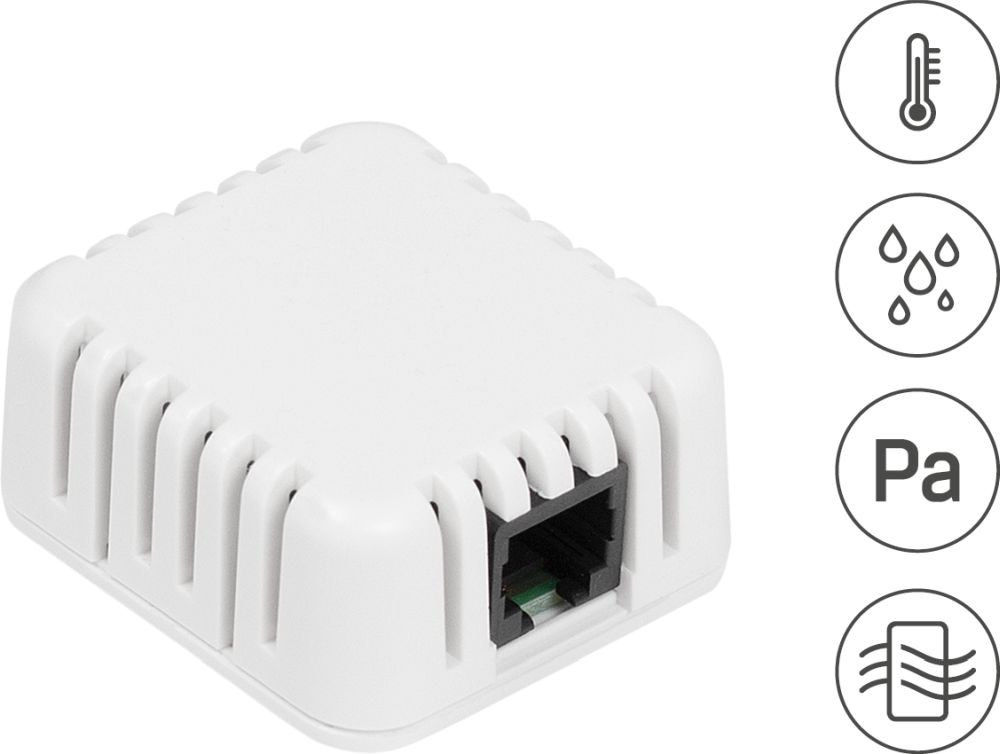

Darüber hinaus bietet HW group eine Vielzahl von kombinierten Außen- und Innensensoren an, bei welchen bis zu 4 Sensorwerte in einem Paket integriert sind. Dies sind ideale Überwachungsgeräte, wenn ein kleines, aber vielseitiges Sensorpaket für Innenräume benötigt wird. Der THPVoC-Sensor z.B. misst die Temperatur, die relative Luftfeuchtigkeit, den barometrischen Druck und VOC (flüchtige organische Verbindungen).

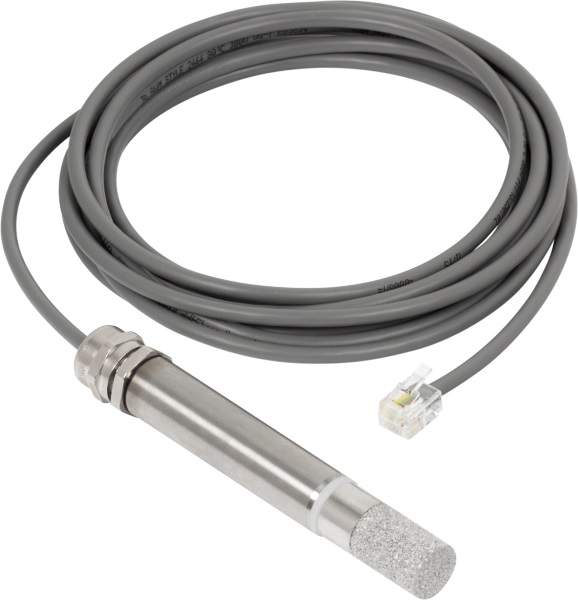

Sensor für relative Luftfeuchtigkeit im Freien
Mit Außensensoren, wie z. B. dem HTemp-1-Wire-Außensensor, können gleichzeitig die Temperatur und die relative Luftfeuchtigkeit gemessen werden, ohne sich um die Außenbedingungen zu kümmern. Dieser Sensor funktioniert in einem Temperaturbereich von -30 bis 85 °C und kann daher im Freien verwendet werden. Darüber hinaus ist dieser spezielle Außensensor nützlich, wenn der Taupunkt berechnet werden muss - ein Wert, der in einigen Anwendungen, z. B. bei der Überwachung von Weinbergen, sehr wichtig ist.
Wandler (60V / 0-20mA / 4-20mA)
Wandler ermöglichen den Anschluss von analogen Fühlern (Sensoren) an Standardüberwachungsgeräte von HW group. HW group stellt drei verschiedene Arten solcher Konverter her. Die Messwerte können über LAN oder GSM ausgetauscht werden. Wenn der Strom außerhalb eines bestimmten Bereichs liegt, wird eine E-Mail oder SMS gesendet. Sie können an Fernüberwachungssysteme angeschlossen werden, die auf SNMP oder Modbus/TCP basieren.

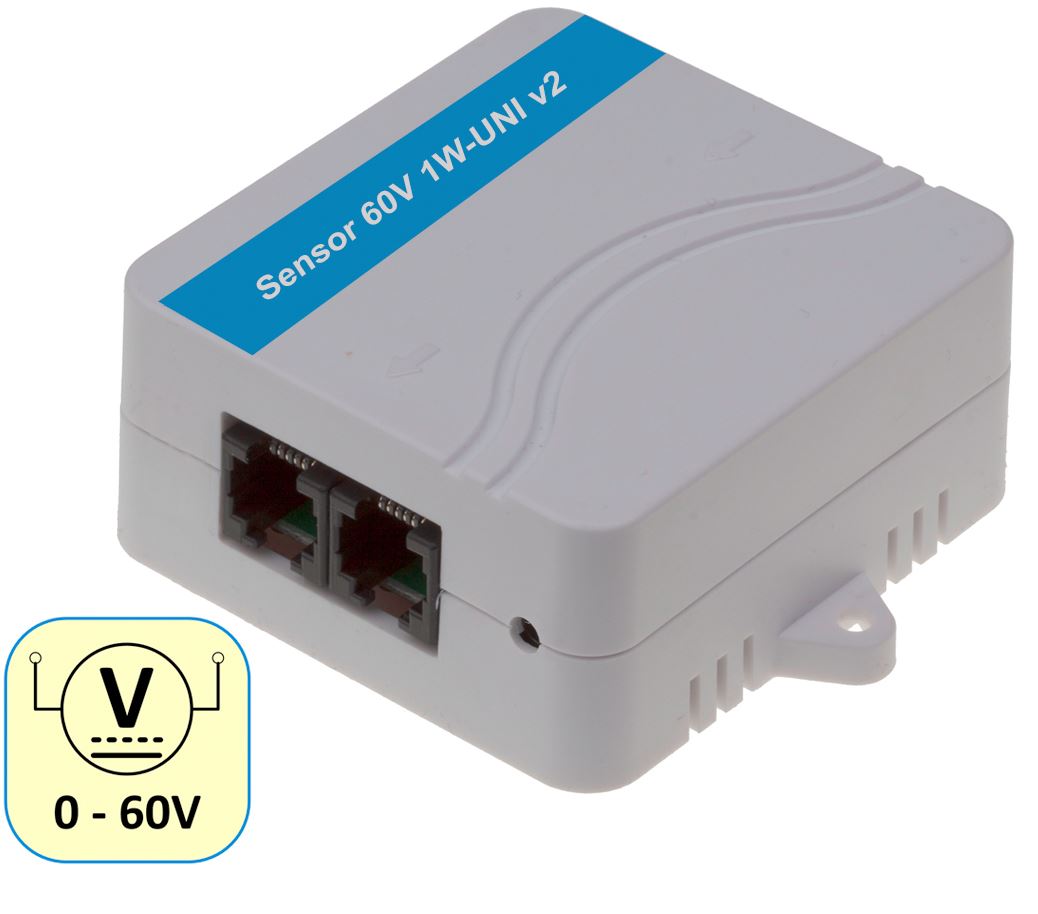

60V 1Wire-UNI
Galvanisch getrennter Spannungssensor bis zu 60VDC mit 1Wire-UNI-Ausgang. Typische Anwendungen sind die Messung der Spannung von Industriesensoren (0-10V) oder der Batteriespannung. Wird häufig zur Messung von 48-V-Stromversorgungen in der Telekommunikation verwendet (48-V-Standard). Die hohe Genauigkeit ermöglicht den Einsatz für 0-10V-Anwendungen, Sensoren können über zwei RJ11-Anschlüsse in Reihe geschaltet werden. Dieser Konverter wird über den 1Wire-UNI-Bus oder eine externe Stromversorgung versorgt.
0-20 mA 1Wire-UNI
Isolierter Gleichstromsensor für 1Wire-UNI-Bus. Sensor zur Messung von Strömen im Bereich von 0-20 mA. Er wird typischerweise verwendet, um eine industrielle Sonde mit 0/4 bis 20mA-Ausgang mit einer diskreten Stromversorgung zu verbinden (z.B. zur Messung des Kraftstoffstands in einem Tank). Die Sensoren können über zwei RJ11-Anschlüsse in Reihe geschaltet werden. Der Konverter wird über eine 1Wire-UNI-Schnittstelle mit Strom versorgt, was bedeutet, dass maximal 2 Sensoren pro aktivem Port zulässig sind.
40-20 mA 1Wire-UNI
Isolierter Gleichstromsensor für den RJ11 1W-UNI-Bus. Es handelt sich um einen RJ11-gespeisten Konverter für externe 4-20mA-Fühler. Er wird typischerweise für den Anschluss einer industriellen Sonde mit 4-20mA-Schnittstelle verwendet - 2-Draht-Stromschleife ("Sink"-Typ) und kann mit zwei RJ11-Steckern in Reihe geschaltet werden. Für diesen Konverter wird eine externe 12-30-V-Stromversorgung empfohlen.
Sensorverkabelung - Verkettung von Box2 / Rack19" Sensoren
HW group bietet die technische Möglichkeit, die Sensoren für längere oder komplexere Installationen in Reihe zu schalten. Unsere Box2- und Rack19"-Sensoren können mit einer Gesamtlänge von 60 Metern ab dem ersten angeschlossenen RJ11-Port in Reihe geschaltet werden. Aus diesem Grund kann z.B. der Poseidon2 4002 mit seinen 6 RJ11-Anschlüssen (bis zu 16 Sensorwerte) in Reihe geschaltet werden.
Funktionen zur Sensorkalibrierung
Der USB-Kalibrator hilft, die Messwerte für die meisten Sensoren zu kalibrieren, wenn ein (analoger) Sensor eines Drittanbieters über RJ11 an das HWgroup-Gerät angeschlossen werden soll. Zum Beispiel ein Radar-Distanzsensor mit 4-20mA Analogausgang. Mit dem USB-Kalibrator können Sie 4mA = 1m Entfernung und 18mA = 5m Entfernung definieren. Das gesamte Monitoringsystem wird später die Entfernung in Metern anzeigen und würde nicht mehr die mA-Werte verwenden. Die Umrechnung muss nicht linear sein, es gibt eine Matrix für 8 Werte.
