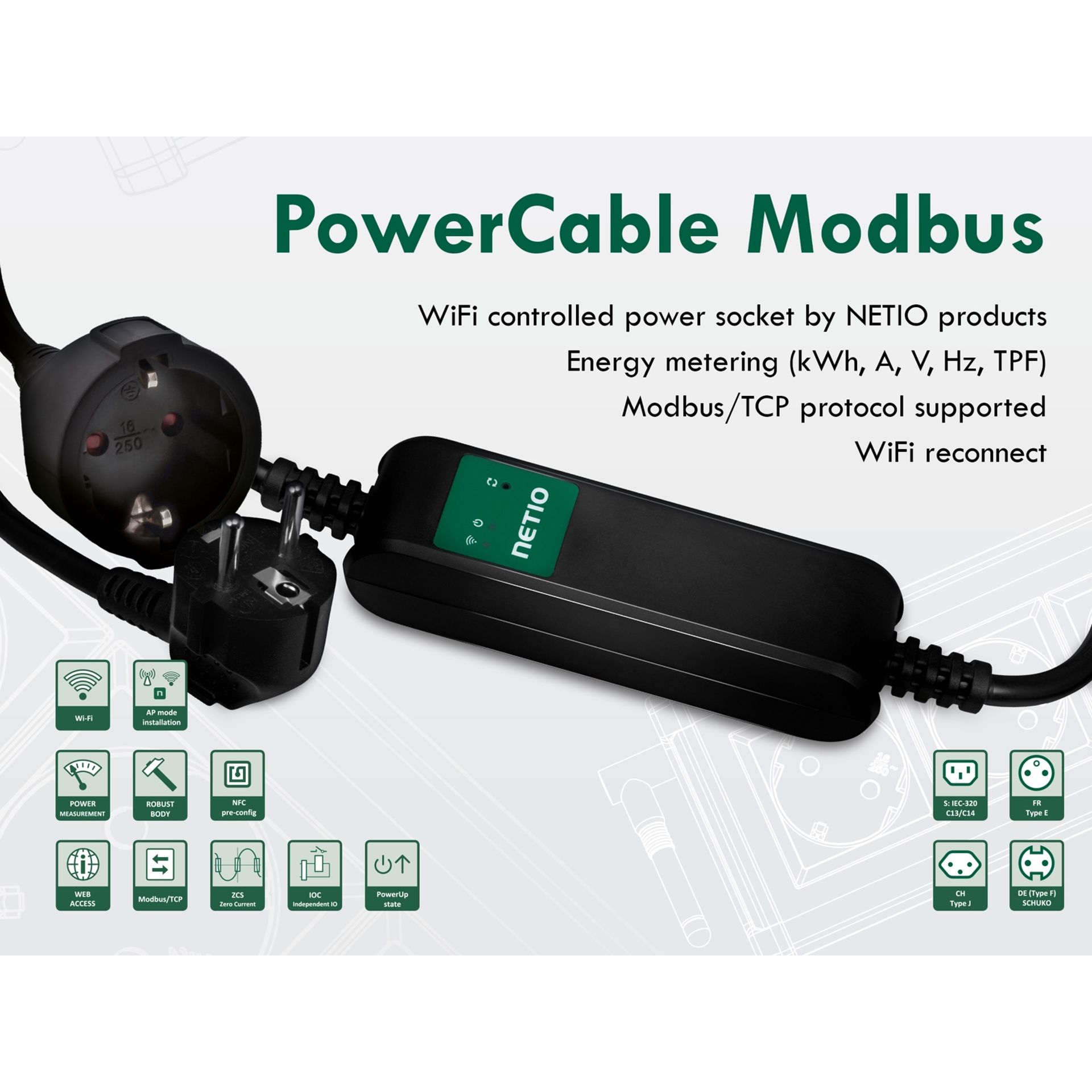

PowerCable Modbus 101x intelligente API WLAN Wi-Fi Steckdose von Netio
NETIO PowerCable Modbus 101x ist eine intelligente WLAN-Steckdose von NETIO Products. Die smarte Ausgangssteckdose kann über ein Webinterface ein- und ausgeschaltet werden. Das Web-Interface zeigt auch gemessene elektrische Werte (V, A, kWh, W, Hz, TruePF) an. PowerCable Modbus 101x unterstützt das Industriestandard-Modbus / TCP-Protokoll für die M2M-Kommunikation. Dieses Protokoll ermöglicht es, den Energieverbrauch zu messen und die Ausgabe von SPS, SCADA-Systemen, Smart-Home-Anwendungen usw. zu steuern.
PowerCable kann zum Messen oder Ein- und Ausschalten von Computernetzteilen bis zur Steckdoseneinstufung (10 / 16A je nach Version) verwendet werden.
Als einzigartiges Feature unterstützt die gemessene Steckdose ZCS (Zero Current Switching [Stromnulldurchgangsschaltung]). Dies macht es möglich, eine Verbindung von kapazitiven Lasten (Schaltnetzteile) oder induktiven Lasten (Transformatoren, Motoren) zum PowerCable herzustellen.
Der Ausgang kann verzögert eingeschaltet werden, um ein Auslösen des Leistungsschalters zu vermeiden, wenn die Stromversorgung nach einem Ausfall wiederhergestellt wird. Die gemessene Steckdose kann jederzeit mit der Taste am Gerät ein- und ausgeschaltet werden (dreimal drücken).
PowerCable Modbus eine Verbindung zum Netzwerk über WLAN her (interne Antenne). Die erste WiFi-Verbindung ist sehr einfach: PowerCable funktioniert als WiFi AP, sucht nach verfügbaren WLAN-Netzwerken und fordert den Benutzer auf, aus ihnen auszuwählen.
Die Webschnittstelle wird verwendet, um das Produkt zu konfigurieren und den Ausgang ein- oder auszuschalten. Messungen des unmittelbaren Stroms [A], Stromspannung [V], Energieverbrauch [Wh / kWh], Netzfrequenz [Hz], Eingangsleistung [W] und TPF (Echter Leistungsfaktor) werden auch in der Weboberfläche angezeigt und können über das Modbus / TCP M2M-Protokoll gelesen werden.
Der Hersteller, NETIO Productes, bietet NETIO PowerCable Modbus 101x in vier Versionen mit unterschiedlichen Steckdosen- und Netzsteckertypen an, die in verschiedenen Märkten verwendet werden:
- PowerCable Modbus 101F DE - Steckdosen (Typ F - Schuko) werden in fast allen europäischen Ländern verwendet und können in Russland verwendet werden.
- PowerCable Modbus 101E FR Steckdose (Typ E) mit einem Erdungsstift wird in Frankreich, Belgien, Tschechien, der Slowakei und Polen benötigt.
- PowerCable Modbus 101J CH-Buchse und Stecker (Typ J) für die Schweiz.
- PowerCable Modbus 101S Universell einsetzbare Version weltweit mit IEC-320 C14 (Eingang) und C13 (Ausgang) für 110 / 230V 50 / 60Hz.
NETIO Cloud
Dieses intelligente Stromkabel kann mit dem SSL-gesicherten NETIO Cloud Service verbunden werden, womit jeder angeschlossene Verbraucher über das Internet, von nur einem Bildschirm aus, ein- und ausgeschaltet bzw. aus- und wieder eingeschaltet werden kann. Dieser kostenpflichtige Dienst, der für eine unbegrenzte Zahl an NETIO Geräten genutzt werden kann, ist also besonders für Remote Management und Neustarts ideal.WiFi-Neuverbindung
Die WiFi Reconnect-Funktion der intelligenten Steckdose PowerCable Modbus 101x sorgt auch bei instabilem WLAN-AP für eine stabile LAN-Verbindung, eine Notwendigkeit, von einem WLAN-AP zu einem anderen aufgrund eines schwankenden Signals umzuschalten, und so weiter.
Protokoll Modbus/TCP
Das PowerCable Modbus 101x Smart Power Verlängerungskabel ist für halbindustrielle Anwendungen konzipiert, bei denen das Modbus / TCP Protokoll der de-facto M2M-Standard ist. Modbus / TCP wird von einer Mehrheit von SPS-, RTU-, HMI-, Roboter- oder Smart-Home- / Smart-Building-Anwendungen unterstützt.
Die gemessene Steckdose kann über Modbus / TCP als "Spule" oder mit Befehlen wie "Short ON", "Short OFF", "Toggle" gesteuert werden. Alle Messwerte können über Modbus / TCP ausgelesen werden.
Um eine grundlegende Sicherheitsstufe zu gewährleisten, kann der eingebaute IP-Filter verwendet werden, um den IP-Adressbereich einzuschränken, der über Modbus / TCP auf das Gerät zugreifen darf.
- Die NETIO M2M Modbus / TCP-Dokumentation ist auf Anfrage erhältlich.
- Die NETIO-Implementierung von Modbus / TCP kann wie in beschrieben getestet werden AN27 (Modbus / TCP mit NETIO 4x - Steuerung und Messung von LAN-Steckdosen).
- Der Modbus / TCP ist für die Produkte PowerCable Modbus 101x und NETIO 4x identisch. Daher kann dieselbe Konfigurationsdatei oder dasselbe Plugin verwendet werden
Anwendung des M2M-Protokolls Modbus / TCP
Ursprünglich wurde Modbus / TCP für die Kommunikation zwischen einer SPS (einer industriellen Steuerung) und ihren Sensoren und Aktoren entwickelt. Es ist ein Industriestandard, und es ist sehr weit verbreitet, dies durch seine Einfachheit. Es gibt viele Test-Dienstprogramme, die auch von verschiedenen intelligenten Gebäudesystemen oder Audio- / Video-Präsentationssystemen unterstützt werden.
Modbus-Register
NETIO PowerCable Modbus ist eine WLAN-gesteuerte Steckdose und kann über WLAN mit einem Standard-LAN verbunden werden. Das Die M2M-Kommunikation unter Verwendung des Modbus / TCP-Protokolls erfolgt über eine Standard-TCP / IP-Verbindung an Port 502.Ein- / Ausschalten der 110 / 230V Steckdose:
- Modbus-Funktion 05 (Einzelspule Schreiben)
- Modbus-Registeradresse 101 = 0/1
Hin- und Herschalten der 110 / 230V Steckdose:
- Funktion 06 (Einzelregister Schreiben)
- Modbus-Registeradresse 101 = 4
Den Strom durch die Steckdose ablesen:
- Funktion 04 (Eingangsregister Lesen)
- Lesen Sie die Modbus-Adresse 101 - der uInt16-Wert ist der Ausgangsstrom [mA]
ZCS (Zero Current Switching - [Stromlos Schalten])
Ein wichtiges Merkmal von PowerCable Modbus 101x ist das ZCS (Zero Current Switching). Unterstützung der Nullstromschaltung bedeutet, dass PowerCable Modbus seinen 110 / 230VAC-Ausgang über ein Relais verbindet oder trennt, wenn der unmittelbare Stromwert nahe null ist.
- Dank ZCS kann PowerCable Schaltnetzteile (Server, Computer und andere IT-Geräte) steuern, die bis zum Maximum der angegebenen Netzsteckdose (16A / 10A) ausgelegt sind.
- Mit ZCS (stromlos schalten) zum Einschalten des Ausgangs wird die Chance signifikant verringert, dass ein Leistungsschalter auslöst, wenn die Stromversorgung nach einem Ausfall wiederhergestellt wird.
- Da das Relais schaltet, wenn der sinusförmige Stromverlauf Null überschreitet, negative Auswirkungen des Einschaltstroms werden erheblich reduziert.
- ZCS reduziert EMV-Störungen, die durch das Anschließen und Trennen von 230-V-Geräten entstehen
- ZCS erhöht die Lebensdauer des Geräts (internes Relais).
- ZCS reduziert die Ausfallrate aufgrund eines beschädigten Relais
IOC (Independent Output Control [Unabhängige Ausgangssteuerung])
PowerCable Modbus kann für professionelle Anwendungen verwendet werden, beispielsweise für die Stromversorgung von Servern. Die Ausgangssteuerung ist völlig unabhängig vom WiFi-Kommunikationssubsystem.
Der Ein / Aus-Status der WLAN-gesteuerten Steckdose wird nicht durch eine WLAN-Trennung, einen Neustart des internen Geräts oder ein Remote-Firmware-Upgrade beeinflusst
PowerUp-Status
Für einige Anwendungen ist es wichtig, den Status der Steckdose sofort nach dem Einschalten des Geräts einzustellen (oder nach einem Ausfall die Stromversorgung wiederherzustellen).. Bei einigen Maschinen ist es wichtig, ein kurzes Ein- oder Ausschalten zu vermeiden. Dieser Parameter definiert daher das Verhalten der 110 / 230V-Ausgangssteckdose, bevor die Standardkommunikation mit einem Mastersystem zu funktionieren beginnt- Ein
- Aus
- Letzter Status stellt den letzten Zustand wieder her, bevor die Stromversorgung getrennt wurde
Elektrische Messung
Das PowerCable Modbus 101x misst die wichtigsten elektrischen Parameter. Alle Messwerte werden im Web-Interface des Geräts angezeigt und können über Modbus / TCP gelesen werden. Verwenden Sie das Gerät zB als WiFi-Leistungsmesser.
- Strom [A]
- Ausgangsleistung [W]
- Energie [Wh]
- TPF (True Power Factor)
- Spannung [V]
- Netzfrequenz [Hz]
- Phase [-180...180°]
Schnelle Einrichtung der WiFi-Verbindung
Das Paket enthält den PowerCable QIG (Quick Installation Guide) mit Anweisungen, wie Sie das Gerät schnell mit Ihrem WLAN-Netzwerk verbinden und die Erstkonfiguration über das Webinterface vornehmen können.
- NETIO PowerCable erstellt ein WLAN-Netzwerk, zu dem Sie eine Verbindung mit Ihrem PC oder Mobiltelefon herstellen.
- Anschließend wird nach WLAN-Netzwerken in der Umgebung gesucht und Sie können aus einer Liste auswählen und das Kennwort eingeben
- NETIO PowerCable bestätigt dann die Verbindung zum Netzwerk und zeigt die zugewiesene IP-Adresse an
- NETIO PowerCable-Geräte können mit dem NETIO Discover-Tool im LAN erkann werden.
