Echtzeit-Multiviewer & Quad KVM Switch

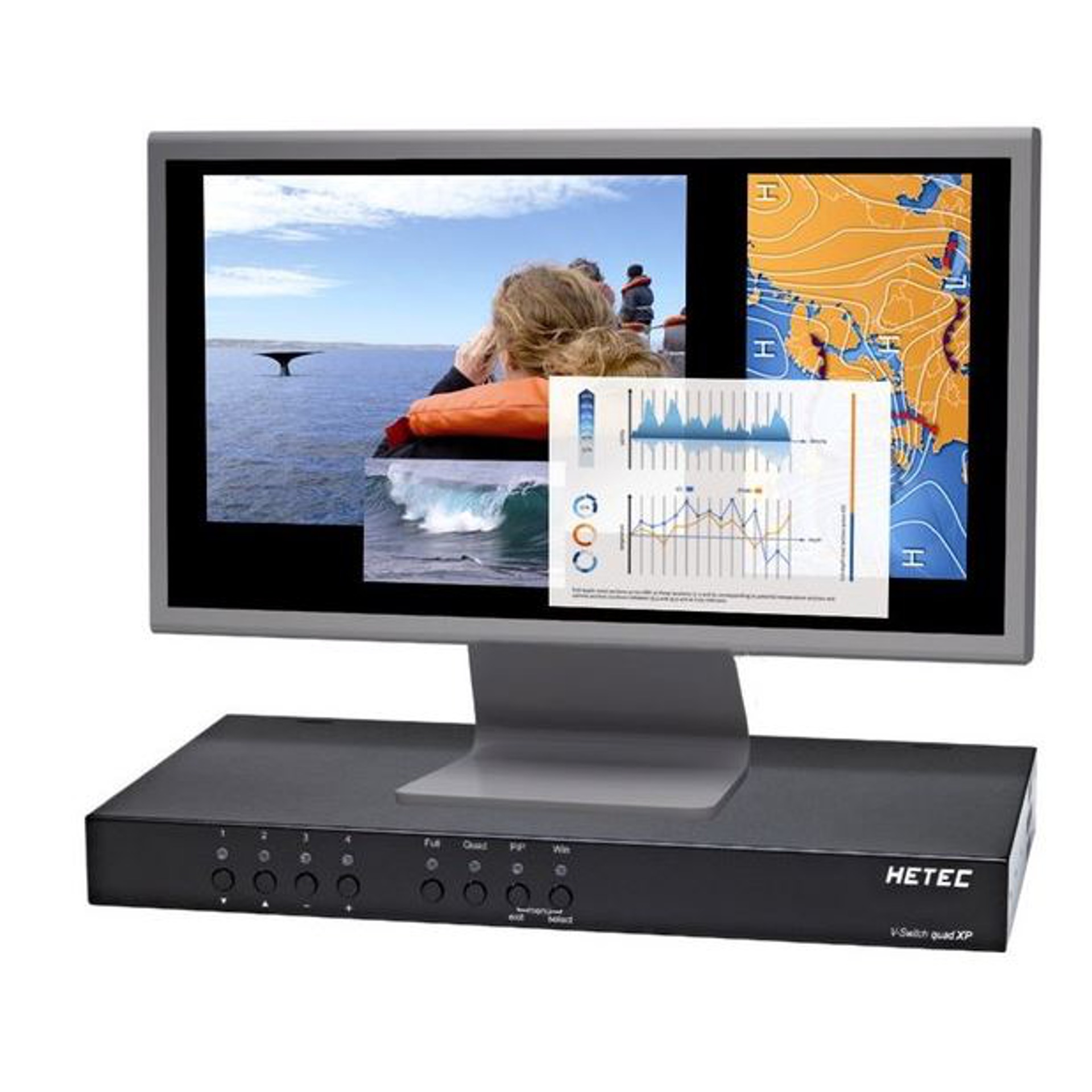

Der V-Switch quad XP stellt die Videosignale von vier analogen oder digitalen Rechner- bzw. Videoquellen gleichzeitig auf einem Bildschirm dar. Jedes eingespeiste Videosignal kann in beliebiger Größe und Position auf dem Bildschirm angeordnet werden. Eine leistungsfähige Echtzeit-Signalverarbeitung ermöglicht die flüssige Wiedergabe der Bildinhalte in ausgezeichneter Qualität.
Alle vier angeschlossene Rechner können mit nur einer Tastatur, einer Maus oder einem Touchscreen gesteuert werden. Die integrierte High-Speed USB 2.0 Matrix ermöglicht das Verwenden von USB-Peripherie-Geräten, wie zum Beispiel Drucken, externen Speichermedien oder Fingerabdruck-Scannern von allen angeschlossenen Rechnern aus. Die transparente USB 2.0 High Speed Matrix ist mit jedem USB-Device kompatible. HDMI-Audio mit 7.1 Surround Sound wird ebenfalls unterstützt. Die HDCP-Technologie gewährleistet uneingeschränkte Kompatibilität mit Multimedia-Rechnern, Videoabspielgeräten, Bildschirmen und Projektoren.
Flüssige Videodarstellung, DVI & VGA, HDMI, HDCP
Der V-Switch quad XP verarbeitet eingangs- und ausgangsseitig analoge und digitale Videosignale über DVI-I-Ports. Zusätzlich können HDMI-Quellen via passivem HDMI zu DVI Adapter angeschlossen werden. Unterstützt werden sämtliche Videomodi bis zu 1920x1200, einschließlich HDTV-Auflösungen mit HDCP-Verschlüsselung. Diese können eingangs- und ausgangsseitig kombiniert werden. Größe und Anordnung der einzelnen auf dem Bildschirm angezeigten Videoquellen sind beliebig wählbar. Der V-Switch quad XP bietet flüssige Echtzeit-Videodarstellung bei voller Bildübertragungsrate und gewährleistet so die perfekte Wiedergabe von Filmen und Animationen. Bei der Skalierung der Videos sorgt der hochentwickelte 6-Symbol Interpolationsfilter für herausragende Bildqualität und gestochen scharfe Textdarstellung. Eine 30-Bit RGB Video Engine garantiert extrem präzise Farbwiedergabe, die auch den Anforderungen der Studiotechnik entspricht.
Bildschirmmodi: Quad, PiP, Vollbild, Win, Bildrotation

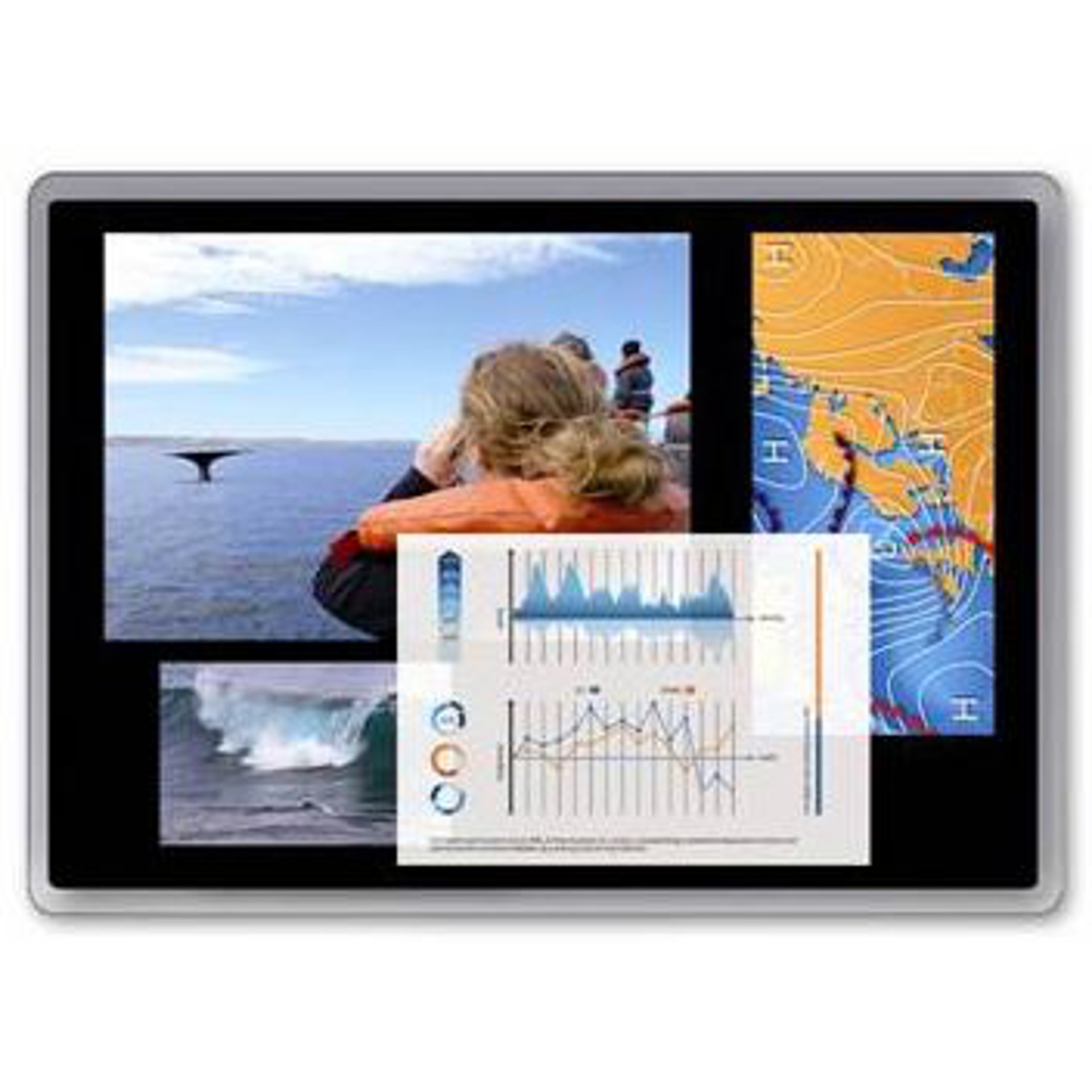

Im „Win“-Modus können alle Videoquellen beliebig und unabhängig voneinander wie Fenster auf dem Bildschirm positioniert werden. Die Quellen (Fenster) können sich überlappen und können transparent dargestellt werden. Die Skalierung und Positionierung erfolgt per Maus oder, besonders komfortabel, per Touchscreen. Für den schnellen Zugriff stehen vier Speicherplätze (Presets) für benutzerdefinierte Fensterkonfigurationen zur Verfügung. Diese können u.a. über die Fronttasten oder über die Tastatur-Hotkeys aufgerufen werden.

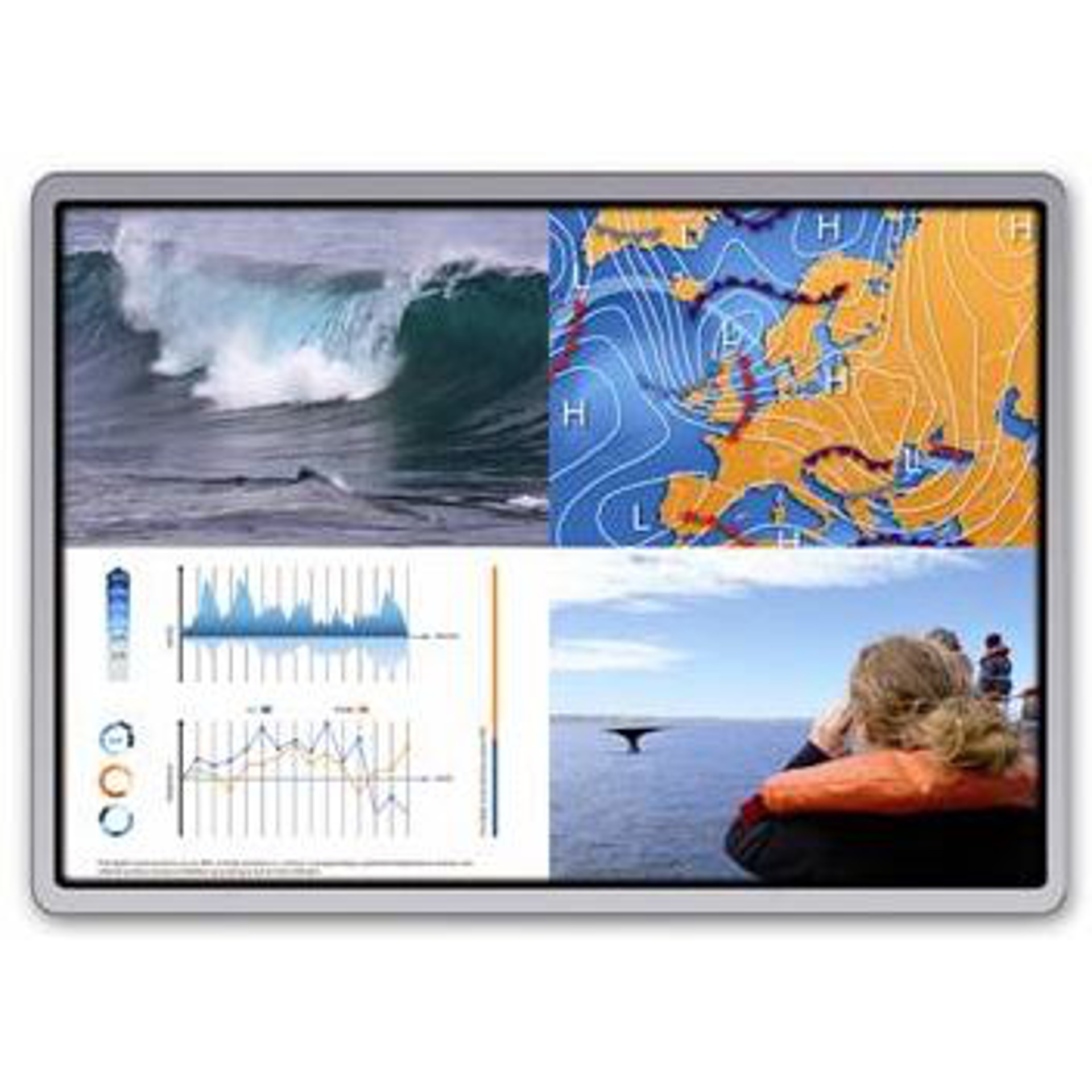

Im „Quad“-Modus wird der Bildschirm in vier gleich große Bereiche aufgeteilt. Jeder dieser Bildschirmbereiche gibt den gesamten Bildschirminhalt einer Videoquelle bzw. eines Rechners wieder.

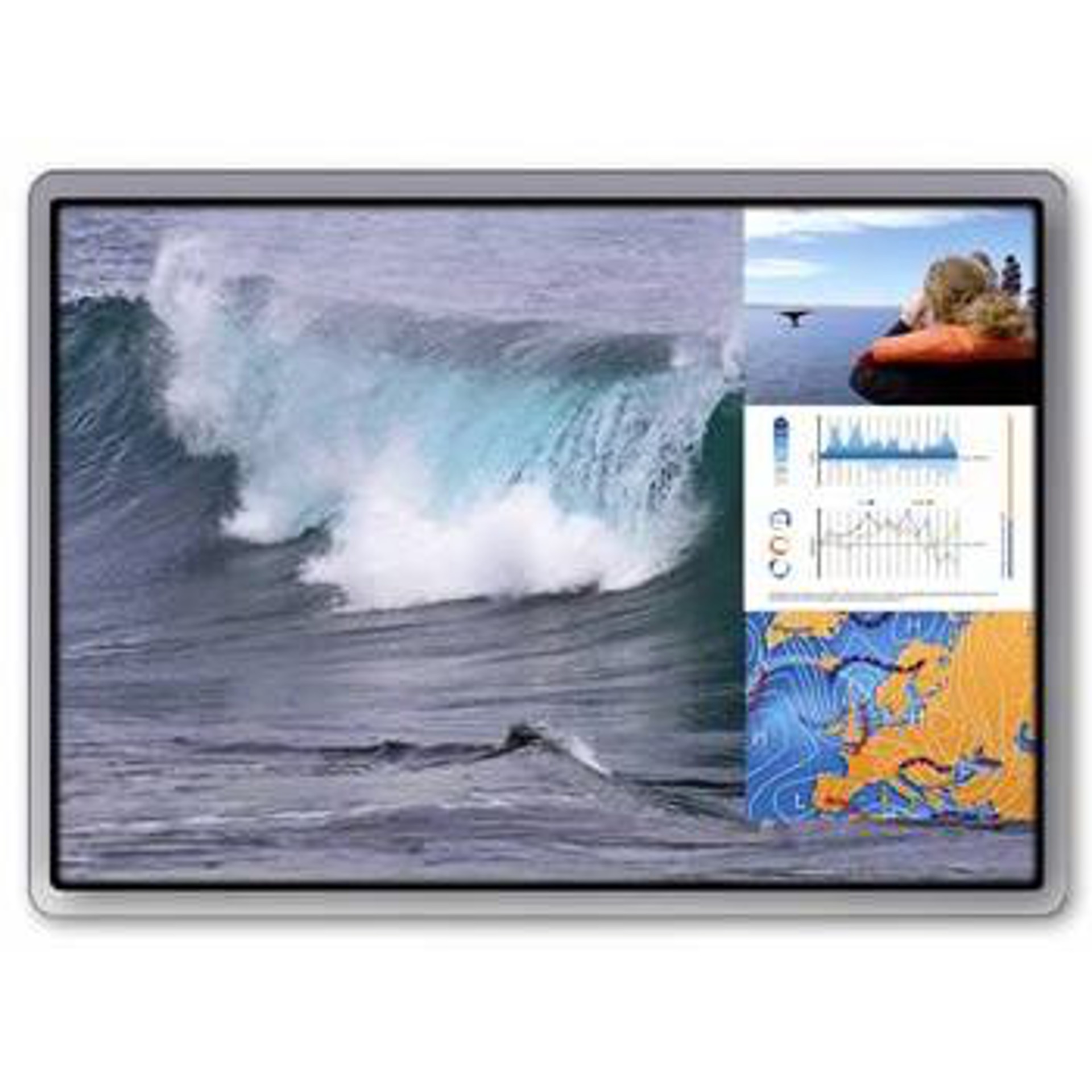

Wird die „PiP“-Funktion („Picture in Picture“) aktiviert, so könnendie drei anderen Videoquellen auf der rechten Seite des Vollbilds als Thumbnails angezeigt werden und somit simultan überwachtwerden. Die Größe, Position und Auswahl dieser Thumbnails sind frei wählbar.
Im Vollbildmodus wird eine einzelne Videoquelle bildschirmfüllend und in optimaler Auflösung dargestellt. Für Bildschirme, die vertikal aufgestellt sind, wie dies oft bei Digital Signage der Fall ist, können die eingespeisten Bilder gedreht werden. Wenn mehr als vier Videosignale gleichzeitig auf einem Bildschirm dargestellt werden sollen, können mehrere V-Switch quad XP kaskadiert werden. In allen Bildschirmmodi ist die Bedienung der Quellen im aktiven Fenster möglich.
Präsentationsmodus
Für reine Darstellungen, die nicht durch gerätespezifische Anzeigen, wie z.B. Kanalanzeige und OSD, beeinflusst werden sollen, kann ein Präsentationsmodus aktiviert werden.
Transparente USB 2.0 Matrix
Über die integrierte High-Speed USB 2.0 Matrix schaltet der V-Switch quad XP USB-Geräte wie Finger Print Reader, externe Speichermedien und Webcams auf die angeschlossenen Rechner. Das Umschalten erfolgt entweder automatisch zusammen mit dem aktiven Kanal oder manuell mit oder ohne Warnung. So genügt z. B. das Anschließen eines einzigen Finger Print Readers, um sich auf allen angeschlossenen Rechnern damit einzuloggen. Daten können von einem Rechner auf einen anderen kopiert werden, ohne dass diese vernetzt sind – einfach über einen Memory Stick, der an einem der vier USB 2.0 Anschlüsse auf der Rückseite des V-Switch quad XP angesteckt wird. Die USB 2.0 Matrix arbeitet transparent, wodurch Kompatibilität mit jedem USB-Device und jedem Betriebssystem gegeben ist. Es ist keine Treiberinstallation notwendig.
PS/2 & USB, Audio
Für die Maus- und Tastaturbedienung werden die Rechner per USB- oder PS/2 Kabel am V-Switch quad XP angeschlossen. Der HDMI-Anschluss ermöglicht die Wiedergabe von 7.1 Surround Sound. Audiosignale werden über HDMI, S/PDIF (TOSLINK und RCA), oder analog über einen Stereo-Klinkenanschluss ausgegeben. Die Ausgänge sind galvanisch isoliert, was das Rauschen und Brummen durch Erdschleifen unterbindet. Die Lautstärken können über das Bildschirmmenü oder mit den Audio-Tasten auf Multimedia-Tastaturen eingestellt werden.
Bedienung
Der Benutzer hat verschiedene Möglichkeiten, den V-Switch quad XP zu bedienen: Mit den Tasten an der Vorderseite des Gerätes, per Touchscreen, per Maus, per Tastatur mittels definierbarer Hotkeys, mittels externer Konfigurationsprogramme oder über serielle Steuergeräte mit DCP-XML-Protokoll. Für die Bedienung des V-Switch quad XP ist weder eine Treiberinstallation noch ein Steuerungsrechner erforderlich. Für die Bedienung von angeschlossenen Rechnern über eine Tastatur und Maus bietet der V-Switch quad XP 2 Varianten an:
Bei Mehrfachanzeigen (Quad, PiP oder WIN Modus) erfolgt die Umschaltung des aktiven Eingangkanals entweder über Hotkeys oder Sie aktivieren das Leistungsmerkmal "cross channel switching". Dabei erfolgt die Umschaltung ganz bequem und automatisch sobald Sie sich mit der Maus über das gewünschte Anzeigefenster bewegen.
Kanalaktivierung bei Alarmsignalen
Dieses Leistungsmerkmal bewirkt eine Aktivierung des Eingangssignals sobald ein Audiosignal (z.B. bei Alarmen oder Fehlermeldungen) am jeweiligen Kanal anliegt. Das steigert auch die Aufmerksamkeit bei Störungen.
Serielle Steuerung, Fernzugriff, Touchscreens
Mittels des DCP-XML-Protokolls kann der V-Switch quad XP von externen seriellen Steuergeräten bedient werden. In Verbindung mit KVM-über-IP-Extendern ermöglicht der V-Switch quad XP die standortunabhängige Fernsteuerung der angeschlossenen Computer. Der V-Switch quad XP ist mit zahlreichen USB-Touch Touchscreens kompatibel. Die Bedienung des V-Switch quad XP gelingt mit einem Touch-Screen besonders komfortabel und intuitiv: Während alle Quellen simultan auf dem Bildschirm dargestellt werden, können diese per Fingerberührung mühelos positioniert und gezoomt werden.
