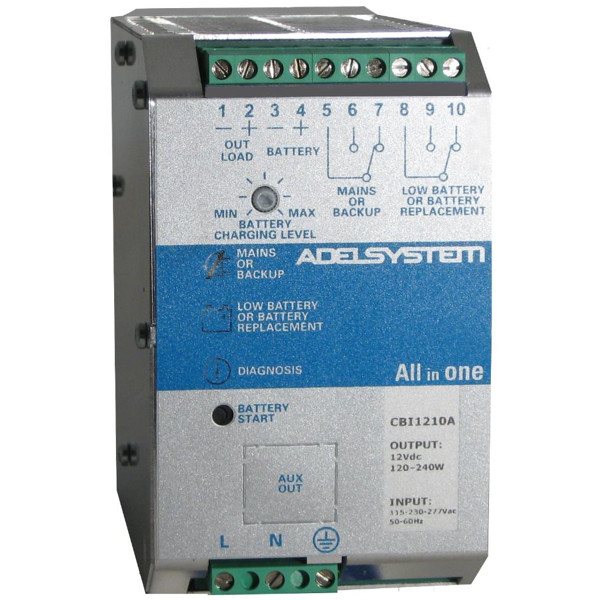

CB1210A 12VDC USV Anlage von ADEL system mit 10A Ausgangsstrom.
CB1210A 12VDC USV Anlage von ADEL system mit 10A Ausgangsstrom.
CBI12 USV Anlage von ADEL system zur einfachen Montage auf Hutschienen.
CBI1210A von ADEL system ist eine DC USV Anlage mit 10A Ausgangsstrom.
CBI1235A USV Anlage von ADEL system mit 12VDC Ausgang und 35A Stromstärke.
Die CBI12 Geräte von ADEL system sind 12V DC USV Anlagen zur Montage auf Hutschienen, die eine unterbrechungsfreie Stromversorgung ermöglichen und in verschiedenen Stromstärken (3-35A) vorhanden sind. Sie erlauben es auch den Strom einfach zwischen Last und Batterie auf (Last hat höhere Priorität) zu teilen.
  • 12V DC USV Anlagen für Hutschienen-Montage
  • Bieten 3-35A Ausgangsstrom und können 9-48 Watt Leistung liefern
  • Ermöglicht eine automatische Verteilung der Last und Batterieladung
  • Sind gegen Überspannungen, Kurzschlüsse und Überlastungen geschützt
  • Haben ein integriertes Überwachungssystem für die angeschlossenen Batterien

zum Merkzettel hinzufügen

Datenblatt zusenden


CBI12 All in One 12VDC USV Anlagen von ADEL system zur Montage auf Hutschienen

Die CBI All-in-One Geräte sind die beste Lösung für optimales DC Power Management. Der verfügbare Strom wird einfach zwischen Last und Batterie aufgeteilt – wobei die Versorgung der Last die höchste Priorität hat. Somit ist es nicht notwendig den doppelten Strom zu verwenden, weil auch der Strom, der zur Batterie gehen würde, zur Last geht falls dies benötigt wird.

Die maximale Stromstärke am Ausgang ist immer das Doppelte wie am Eingang. Das „Battery Care“ Konzept, das auf verschiedenen Algorithmen basiert, kümmert sich um schnelles und automatisches Laden der Batterie, Optimierung der Batterieladung, Wiederherstellung von leeren Batterien sowie Echtzeit-Diagnose während Installation und Betrieb. Das Echtzeit-Diagnose System überwacht die Batterie auf Fehler wie z.B. sulfierte Batterie, Kurzschlüsse, versehentliches falsches Anschließen der Pole, Verlust der Verbindung zur Batterie. Diese Fehler können einfach gefunden und an den LEDs angezeigt werden – während der Installation und während des Betriebs. Die fortlaufende Überwachung der Batterie reduziert das Risiko eines Ausfalls oder einer geschädigten Batterie und erlaubt einen sicheren, permanenten Betrieb.

Jedes der Geräte von ADEL system unterstützt alle Arten von Batterien. Durch umstecken von Jumpern kann man auswählen zwischen Bleibatterien, Gelbatterien oder Nickel-Cadmium Batterien. Sie sind für 2 Ladungstypen ausgelegt: schnelles Laden und normales Laden, kann aber vom Benutzer auf ein einfaches Ladelevel eingestellt werden. Das robuste Gehäuse der Geräte, mit Halterungen zur DIN-Rail Montage, bietet einen guten IP20 Schutz. Die Geräte sind extrem kompakt und kosten-effizient.

Normen und Zertifikate

  • IEC/EN 60335-2-29
  • EN60950 / UL1950
  • EN54-4
  • 89/336/EEC EMC
  • 2006/95/EC
  • DIN41773
  • IEC 61000-6-4
  • IEC 61000-6-2
  • CE

Details zu den CBI12 12VDC USV Anlagen

  • Eingang: einphasig 115-277VAC
  • Ausgang Last: 12VDC, 3-35A
  • Ausgang Batterie: 12VDC; 3-35A
  • Passend für folgende Batterien:
    • Bleisäurebatterien
    • Gelbatterien
    • Nickel-Cadmium Batterien
  • Diagnose der Batterie:
    • Ladekurve
    • Konstante Spannung
    • Lebensdauer
  • Mit Testfunktion
  • Switching-Technologie
  • Ausgangsspannung: 10-14.4VDC (17VDC für Nickel-Cadmium)
  • Ladelevel:
    • Boost
    • Langsam
    • Wiederherstellung
  • Schutz gegen:
    • Kurzschlüsse
    • Falscher Anschluss der Pole
Umgebung
Betriebstemperatur-25°C bis +70°C
Lagertemperatur-40°C bis +85°C
Luftfeuchtigkeitmaximal 95%
Kühlungautomatisch
Generelle Daten
Isolation (IN/OUT)3000 V AC
Isolation (input/ground)1605 V AC
Isolation (output/ground)500 V AC
IP-SchutzIP20
Betriebsdauer> 300.000 Stunden
Schraubklemme4mm (30-10 AWG)
SchutzklasseI, mit PE
Eingang
Nominale Eingangsspannung115 - 230 - 277 V AC
Spannungsbereich90-305 V AC
Frequenz47-63 Hz
Interne Sicherung4 A - 10 A
Externe Sicherung10 A - 16 A
Ausgang
Nominale Ausgangsspannung12 V DC
Stromstärke3 A - 35 A
Effizienz>90%
Einschalt-Verzögerung1 Sekunde maximal
Leistung9 - 48 Watt maximal
Kurzschluss SchutzJa
ÜberladungsschutzJa
ÜberspannungsschutzJa (35 V DC)
ÜberhitzungsschutzJa
Batterieausgang
Boost-Ladung14.4 V DC
Maximale Ladungszeit15h
Minimale Ladungszeit1 min.
Normale Ladung13.75 V DC
Wiederherstellungsladung2 - 9 V DC
Ladestrom3-35A +/- 5%
BatterieschutzJa
Sulfierte Batterie-CheckJa, mit Jumper
Erkennen von KurzschlussJa
Ruhestrom<5mA
Lastausgang
Ausgangsspannung10 - 14.4 V DC
Stromstärke1.1 x In A +/- 5%
Durchgehender Strom3 - 35 A
Durchgehender Strom mit Batterie6 - 70 A
Maximale Stromstärke9 - 105 A
Schutz gegen totale Entladung9 - 10 V DC
Schwellenwert für Alarm10 - 11 V DC
CBI 12 VDC DIN-Rail USV Anlagen
CBI123A115/230V AC, 3A Ausgang
CBI126A115/230V AC, 6A Ausgang
CBI1210A115/230V AC, 10A Ausgang
CBI1235A115/230V AC, 35A Ausgang
