UPS 12V und 5V - USV BackUP mit Batteriekapazitätsmessung

DC USV Anlage von HW group mit 12VDC und 5VDC Ausgang

Die UPS 12V und 5V von HW Group erzeugt zwei Ausgangsspannungen, 5V und 12V, die gleichzeitig genutzt werden können. Sie wird von einem 12V / 1,5 A Netzteil gespeist und kann durch einen RJ11-Ausgang auch als Sensor an ein Poseidon2- oder Ares-Gerät angeschlossen werden. Damit ermöglicht die unterbrechungsfreie Stromversorung das Erkennen von Eingangsspannungsausfällen und misst die Batteriekapazität, -stromstärke und -spannung, womit auch die Restlaufzeit der Batterie-Backup-Leistung überwacht werden kann.

Die Stärken der Klein-USV:

• Unterbrechungsfreie Stromversorgung - die BackUp-Leitung der internen Batterie bietet bis zu 1,3 Ah / 12 V oder 3,1 Ah / 5 V.
• Externe Überprüfung der Eingangsspannung der angeschlossenen Geräte über den RJ11-Ausgang (1-Wire UNI).
• Batterieladungsmessung über Sensoren, die die Eingangsspannung erkennen und die interne Batteriekapazität, Spannung und Stromstärke messen und über den RJ11-Bus (1-Wire UNI) als Variablen ausgeben.
• Einfache Stromtrennung durch Netzschalter zum Abschalten der Ausgangsspannung am Gerät möglich.

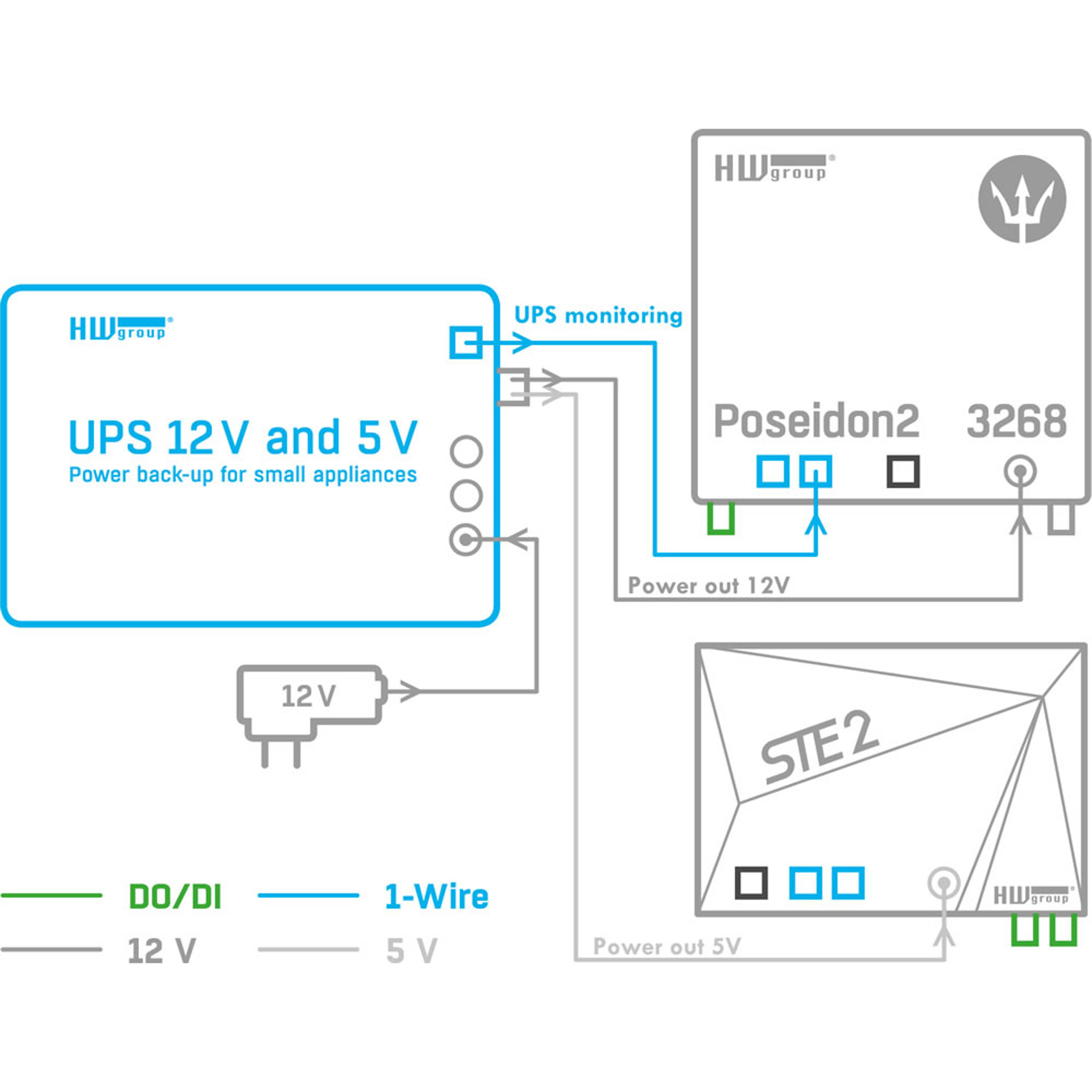

Diagramm

• Eingang : 12 V / 1,5 A
• Eingangsspannungserkennung (Relaisausgang): Nein
• Eingangsspannungserkennung: Ja ("Ext Power" -Sensor)
• Ausgang 1 : 12VDC / 1,5 A max.
• Ausgang 2 : 5VDC / 0,5 A max.
• Batterie Spannungs- und Strommessungen: Ja (2x Variable als Sensor zugänglich)
• Batterieladungsmessung: Ja [%] (1x Variable als Sensor zugänglich)
• Netzschalter: Ja
• Überlastungsanzeige: Ja (2x - getrennt für jede Spannung)
• Fehlerhafte Batterieanzeige: Ja
• Kompatibel mit : Poseidon2, Ares, Damocles2 und anderen 12V Produkten
• Ausgangskabel enthalten : Ja, 2x (5V Kabel und 12V Kabel)
