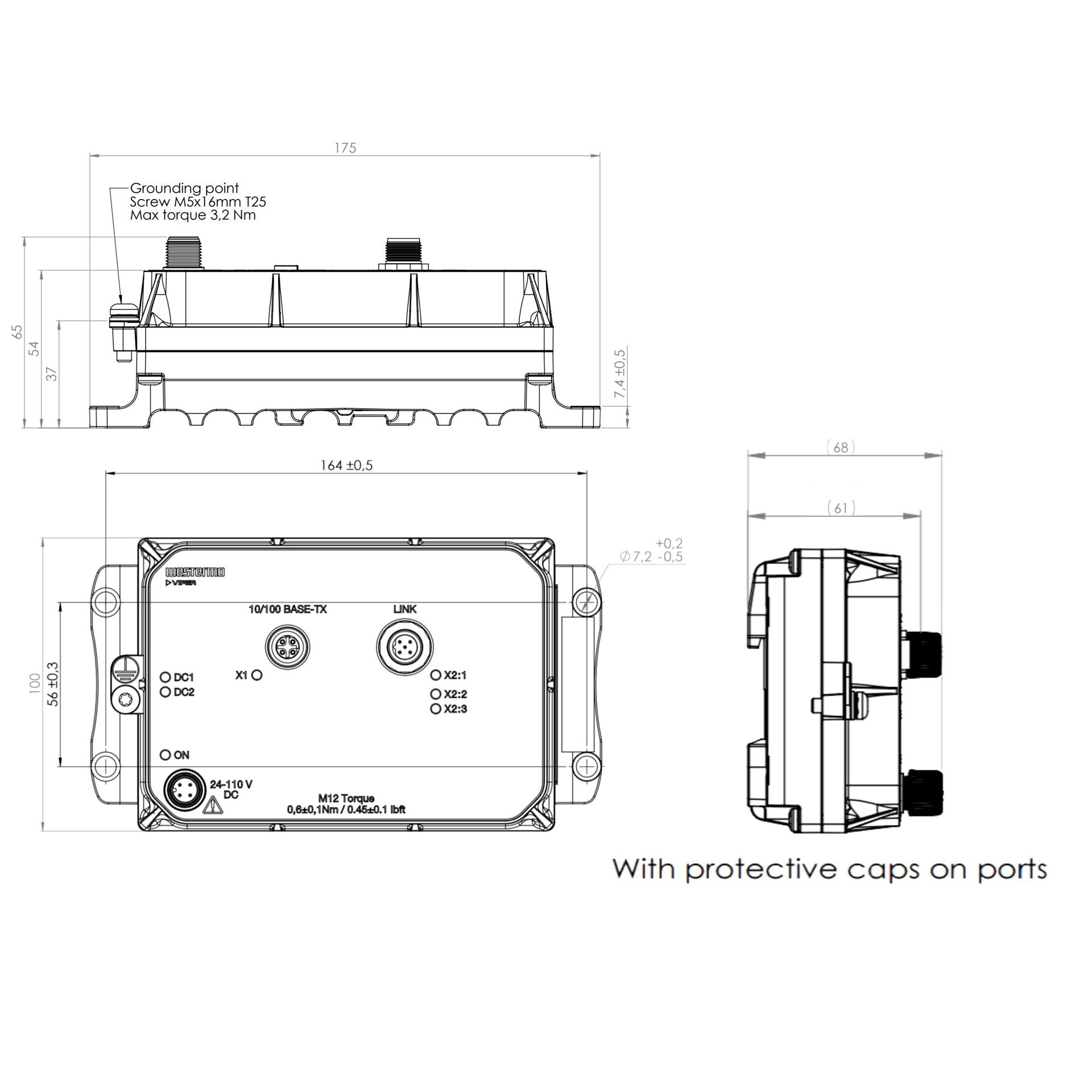

Viper-002-PL EN 50155 Powerline Ethernet Bridge von Westermo Zeichnung
​Die Viper-002-PL ist eine EN 50155 Powerline Ethernet Bridge von Westermo für Bahnanwendungen, die mit M12 Anschlüssen ausgestattet ist und Temperaturen von -40 °C bis 70 °C standhält. Sie ermöglicht es ebenfalls bereits vorhandene Kabel für die Übertragungen zu verwenden und eignet sich für Wandmontage.
  • EN 50155 Powerline Ethernet Bridge
  • Verfügt über einen 100 Mbps M12 Ethernet Port
  • Ist mit einem M12 Powerline Anschluss (2-adrig) ausgestattet
  • Bietet ein robustes Metallgehäuse mit einer IP67 GORE-TEX Membrane
  • Entspricht auch den EN 45545-2, EN 50121-3-2, EN 50121-4 und EN 61000-6-4 Standards

zum Merkzettel hinzufügen

Datenblatt zusenden


Viper-002-PL – EN 50155 Powerline Ethernet Bridge von Westermo mit M12 Anschlüssen für Anwendungen im Schienenverkehr

Die Viper-002-PL ist eine EN 50155 Powerline Ethernet Bridge für Bahnanwendungen, die ebenfalls als Ethernet Extender bezeichnet werden kann und daher sowohl über einen B-kodierten Powerline Port, einen D-kodierten M12 Ethernet Anschluss als auch einen A-kodierten M12 Stromeingang verfügt. Sie ermöglicht es außerdem bereits existierende Kabel für die Übertragung der Daten zu nutzen. Für das Erstellen einer Netzwerk Bridge sind lediglich zwei Viper-002-PL Geräte notwendig, die über den Powerline Anschluss miteinander verbunden werden. Somit ist es möglich eine Verbindung zwischen zwei Ethernet Netzwerken, z.B. von zwei Zugwagonen, zu erstellen. Diese EN 50155 Powerline Ethernet Bridge bietet ebenfalls ein Metallgehäuse mit einer IP67 GORE-TEX Membrane, welche die Bildung von Kondenswasser verhindert. Sie erfüllt neben den EN 50155 Anforderungen, auch die EN 45545-2, EN 50121-3-2, EN 50121-4, EN 61000-6-2 und EN 61000-6-2 Standards, die vorschreiben, welchen Umgebungsbedingungen sie standhalten kann.

Eigenschaften

  • EN 50155 Powerline Ethernet Bridge
  • Kann auch als Ethernet Extender bezeichnet werden
  • Bietet einen B-kodierten M12 Powerline Port (2-adrig)
  • Hat einen D-kodierten M12 Ethernet Anschluss (100 Mbps)
  • Ist mit einem A-kodierten M12 Stromeingang (24-110 VDC) ausgestattet
  • Erlaubt es vorhandene Kabel für die Übertragung der Daten zu verwenden
  • Entspricht EN61000-6-2, EN 61000-6-4, EN 50121-4, EN 50121-3-2 und EN 45545-2 Standards
  • Verfügt über eine IP67 GORE-TEX Membrane für das Verhindern von Kondenswasserbildung
  • Ist mit einem robusten Metallgehäuse ausgestattet und eignet sich für Wandmontage
  • Hat einen Betriebstemperaturbereich von -40 °C bis 70 °C
  • Größe (L x B x H): 17.5 x 10.0 x 6.5 cm
  • Gewicht: ca. 1.2 kg

Anwendungsbeispiel

Viper-002-PL EN 50155 Powerline Ethernet Bridge von Westermo Anwendungsbeispiel
