BAS Router — BACnet®Multi-Network Router
Der BAS Router bietet eigenständiges Routen zwischen BACnet Netzwerken wie BACnet/IP, BACnet Ethernet, und BACnet MS/TP und erlaubt dadurch dem System Integrator, BACnet Netzwerk Technologien innerhalb eines Single BACnet Netzwerkes zu kombinieren. Es gibt zwei physikalische Kommunikationsports am BAS Router. Einer ist ein 10/100 Mbps Ethernet Port und der andere ist ein isolierter MS/TP Port. Die Konfiguration wird über eine Webseite vorgenommen.

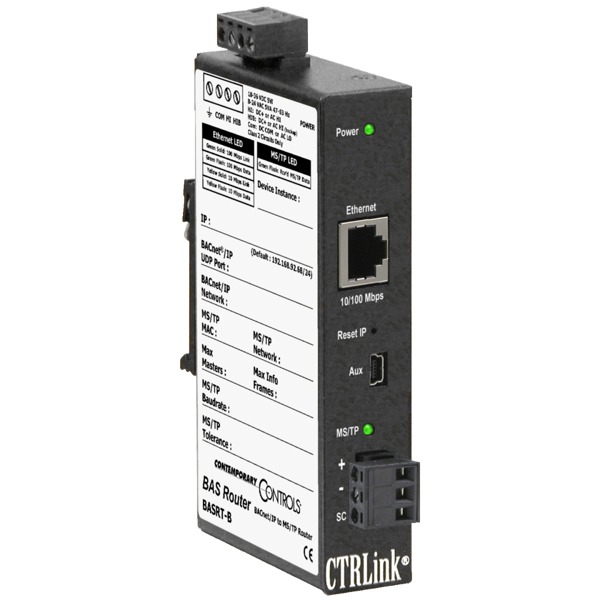

Der BAS Router ist in einem Metallgehäuse, welches auf einer 35-mm Hutschiene montiert wird, untergebracht und wird durch eine AC/DC 24 V (± 10%) Spannungsquelle versorgt. Es gibt einen MS/TP Port und einen 10/100 Mbps Ethernet Port.
Der MS/TP Port bietet einen optisch isolierten Sendeempfänger. Der Port hat eine austauschbare 3-Pin Anschlussleiste für die EIA-485 Verbindung. Logisch können 255 Geräte adressiert werden. Die Anzahl der Geräte hängt von der physischen Gerätelast ab.
Bis zu 31 EIA-485 Volllast-Geräte können sich ein Bus-Segment wie den BAS Router teilen. Bei Halblast-Geräten können es 62 sein. Es werden alle Standard-MS/TP Baud-Raten unterstützt — von 9.6 bis 76.8 kbps.
Der Ethernet Port bietet einen geschirmten RJ-45 Anschluss.
Durch Autonegotiation und Auto-MDIX passt der Router automatisch Verbindungen an die angeschlossenen Geräte an. Daher kann entweder ein Patch- oder ein Crossover CAT5 Kabel für eine Zusammenschaltung genutzt werden.
Ein integrierter Webserver erlaubt Inbetriebnahme und Fehlerbehebung mit einem Standard-Webbrowser. Ein Rückstell-Knopf am Router wird genutzt, um das Gerät bei Bedarf auf die Hersteller IP zurückzusetzen. Drei LEDs stehen zur Verfügung: Die Leistungs-LED leuchet grün, wenn die korrekte Spannung anliegt. Eine zweifarbige Ethernet LED leuchtet grün beim 100 Mbps Betrieb und gelb bei 10 Mbps und zeigt Aktivität durch Blinken. Eine grüne LED blinkt bei MS/TP Aktivität.
Interne MS/TP Vorspannungs- und Terminierungs-Jumper erlauben flexible Vorspannungs- und Terminierungs-Optionen. Diese können für Feldmitte-Installationen entfernt werden.
