BASRTP-B - Portabler BAS Router mit BACnet Multi-Network
Der portable BAS Router bietet Stand-Alone Routing zwischen verschiedenen BACnet Netzwerken, so wie BACnet/IP, BACnet Ethernet und BACnet MS/TP – wodurch ein System-Integrator verschiedene BACnet Technologien innerhalb eines einzelnen BACnet Netzwerks verwenden kann.
Am Portable BAS Router befinden sich zwei Anschlüsse zur physischen Kommunikation; ein 10/100Mbps Ethernetport und ein isolierter MS/TP Anschluss. Konfiguriert wird der Portable BAS Router ganz einfach per Webinterface.
Übersicht

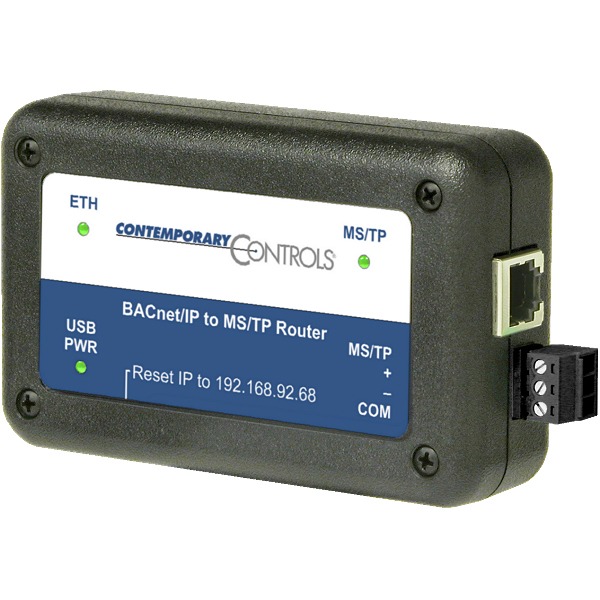

Der portable BAS Router kommt in einem leichten und kompakten Plastikgehäuse daher; mit Strom versorgt wird der Router ganz einfach per USB-Anschluss eines PCs. Weitere Anschlüsse sind ein serieller MS/TP Port und ein 10/100Mbps Ethernet Port.Der MS/TP Transceiver ist optisch isoliert. Zum Anschluss dient ein abnehmbarer 3-Pin Stecker für Verkabelungen nach EIA-485. Bis zu 255 Geräte können logisch adressiert werden; Physisch hängt die genaue Zahl von der Geräte Ladung ab.
Bis zu 31 Volllast Geräte können sich ein MS/TP Segment mit dem BAS Portable Router teilen. Für Halblast Geräte steigt die Anzahl auf 62. Zwischen 9,6 und 78,6 kbps werden alle Standard Baud-Raten unterstützt.
Die Schnittstelle zum Ethernet bildet ein geschirmter RJ-45 Anschluss.
Dank Auto-Negotiation und Auto-MDIX werden Kommunikationsparameter automatisch abgeglichen, sodass angeschlossene Geräte automatisch verbunden werden. Dabei spielt es keine Rolle ob Patch- oder Crossover Kabel verwendet werden.
Ein integrierter Webserver erlaubt es Konfigurationen und Netzwerkuntersuchungen mit jedem Standard Browser durchzuführen. Um die IP-Adresse auf Werkseinstellung zurück zu setzen, bietet der BAS Portable Router einen Reset Knopf. Drei LEDs dienen der Überwachung: Die Power LED leuchtet Grün solange eine ausreichende Spannung angelegt ist. Eine bicolore Ethernet LED leuchtet Grün bei einer Datenrate von 100Mbps und Gelb bei 10Mbps am Ethernet Port; durch Blicken indiziert sie eine aktive Datenübertragung. Eine Grüne MS/TP LED zeigt eine aktive Kommunikation im seriellen Netz.
Interne MS/TP Vorspannungs- und Widerstands-Jumper ermöglichen flexible Einstellungen der Vorspannung und des Abschlusswiderstands. Wird der BAS Portable Router nicht als Endgerät verwendet, so können sie auch entfernt werden.
