Modbus-RTU auf MQTT Konverter von Advantech mit 2x LAN Ports, 2x SIM Slots und 4G-LTE WAN Anbindung
Dieser Modbus-RTU auf MQTT Konverter mit 4G-LTE WAN Anbindung ist eine spezielle Lösung mit einem ICR-2431 4G Router als Basis, der mit zwei User Modulen (MODBUS-RTUMAP und MB2MQTT) von Advantech ausgestattet wird, die es gemeinsam ermöglichen die Modbus-RTU Daten in MQTT zu verwandeln. Der Router unterstützt nicht nur LTE Cat.4, sondern verfügt auch über 2x LAN Ports, eine serielle RS-232 Schnittstelle, einen RS485 Port, einen digitalen Eingang, einen digitalen Ausgang und zwei SIM Slots. Wenn kein externer oder zentraler MQTT Broker vorhanden ist, kann er auch direkt auf dem Router installiert werden.
Eigenschaften
- Modbus-RTU auf MQTT Konverter
- Verwendet einen ICR-2431 als Basis
- Bietet eine 4G-LTE (Cat.4) WAN Anbindung
- Verfügt auch über 2x LAN Ports und 2x SIM Slots
- Hat ebenfalls eine RS232 Schnittstelle und einen RS485 Anschluss
- Ist zusätzlich mit einem digitalen Eingang und einem digitalen Ausgang ausgestattet
- Verwendet 2x Router Apps (User Module) für das Konvertieren von Modbus RTU zu MQTT
- Ermöglicht es mithilfe des MODBUS-RTUMAP die Modbus RTU Signale in Modbus-TCP zu verwandeln
- Die MB2MQTT wandelt dann die Modbus-TCP Daten in MQTT um und sendet sie an einen MQTT Broker
- Erlaubt es pro serieller Verbindung Daten von bis zu 10 Modbus-RTU Geräten abzulesen
- Kann optional auch mit der MQTT Broker Router App ausgestattet werden

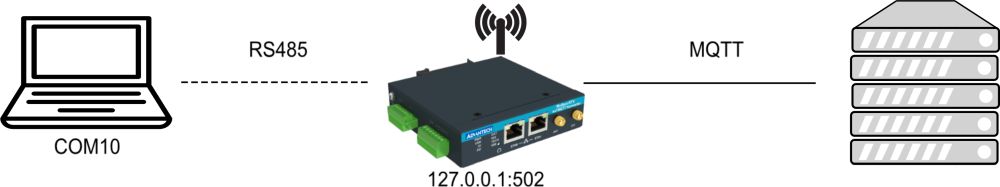

Funktionsdiagramm
